音频可视化

上一篇我们介绍了前端音视频录制的基本知识，现在趁热打铁来看看音频的可视化知识

在数字时代，音频可视化已成为现代Web应用不可或缺的一部分。从音乐播放器的频谱跳动到语音分析应用的实时波形，前端音频可视化技术将无形的声波转化为引人入胜的视觉体验。这种技术不仅增强了用户体验，还为音频处理、音乐教育和医疗诊断等领域提供了强大的分析工具

小贴士

文章中涉及到的示例代码你都可以从这里查看

AudioContext

一段音频不仅仅是被简单播放，而是经过复杂的处理流程——从解码到音效处理，再到空间定位和可视化呈现。这一切的背后，正是以 AudioContext 为核心的Web Audio API，将浏览器变成了一个强大的数字音频工作站

AudioContext 接口由链接在一起的音频模块构建的音频处理图，每个模块由 AudioNode 表示

创建上下文

音频上下文控制着节点的创建以及音频处理或解码的执行。您需要在执行其他任何操作之前创建AudioContext，因为一切都在上下文中发生

// 创建可选配置的音频上下文
const highLatencyContext = new AudioContext({
  latencyHint: 'interactive', // 低延迟模式
  sampleRate: 48000 // 设置采样率
});

创建音频源

创建了上下文后，需要指定具体的音频源，这样后续的处理效果就可以作用到它身上了。AudioContext 支持多种形式的音频源

源类型	创建方法	适用场景
文件音频	`createMediaElementSource()`	播放MP3/WAV等音频文件(Audio、Video)
音频缓冲区	`createBufferSource()`	处理解码后的音频数据
振荡器	`createOscillator()`	生成合成音效/电子音乐
流媒体	`createMediaStreamSource()`	处理麦克风/摄像头输入
音频处理节点	`createScriptProcessor()`	自定义音频处理逻辑

这里以Audio音频文件为例，快速设置音频源：

const audio = new Audio('/public/my-all.mp3');
const source = audioContext.createMediaElementSource(audio);

通过createMediaElementSource生成MediaElementAudioSourceNode类型的AudioNode

AnalyserNode

Web音频API涉及在音频上下文中处理音频操作，并旨在允许模块化路由。每个音频节点都执行一个基本的音频操作，并与其他一个音频节点链接在一起，以形成音频路由图。就像中间件的执行一样，可以在任意一个环节对音频做出调整

音频节点是通过其输入和输出链接的，形成以一个或多个来源开头的链条，通过一个或多个节点，然后最终到达目的地；如果您只想可视化某些音频数据，则不必提供目的地。 Web音频的简单，典型的工作流程看起来像这样：

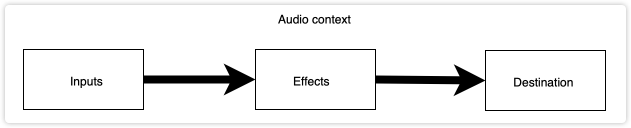

音频源 → 滤波器 → 效果器 → 分析器 → 输出

总结来说就是

AudioContext中对音频不同效果类型的处理节点有很多种，其中 AnalyserNode 节点表示可以提供实时频率和时间域分析信息的节点。即使不连接音频目的地节点，也允许获取生成的数据，对其进行处理并创建音频可视化

所以这里要告诉大家的是 AnalyserNode 只是音频处理的一种类型，并且它是不影响音频的效果的，除此之外还有很多类型的音频处理节点，如：振荡器、过滤器等等

本篇文章主要讲解使用AnalyserNode进行音频可视化，其他效果后续文章再讲

首先我们来创建AnalyserNode节点：

const analyser = new AnalyserNode(audioContext, opts?)

const analyser = audioContext.createAnalyser()

直接new构造器或者在AudioContext中创建都是可以的

傅里叶变换

要实现音频的可视化，当然就要拿到对应的音频数据，声音本质是看不见的波动，要了解声音数据首先读者要了解声音的基本概念

当我们听到声音时，实际上是在感知空气压力的波动。这些波动形成复杂的波形，但人耳却能神奇地区分出其中的不同频率成分如低音鼓和高音钢琴

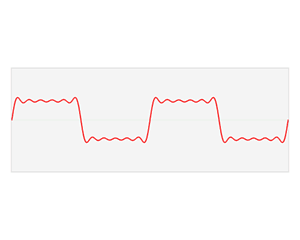

傅里叶变换正是模拟了人耳的这项能力，通过数学方法将时域信号（随时间变化的波形）转换为频域表示（不同频率的强度分布）

声波本身也是个深奥的学问，在这里我们暂可不必要深入声音学，简单了解时域、频域、傅里叶窗口即可，对于AnalyserNode使用只需要简单几步：

// 设置FFT参数
analyser.fftSize = 2048;

fftSize（快速傅里叶变换大小）决定了分析窗口的样本数量。它直接影响：

频率分辨率：区分相近频率的能力
时间分辨率：捕捉快速变化的能力
性能开销：计算复杂度

频率分辨率 vs 时间分辨率

fftSize	频率分辨率	时间分辨率	适用场景
256	低 (宽频带)	高 (快速响应)	实时节奏可视化
1024	中	中	通用音乐可视化
4096	高 (精细)	低 (延迟高)	专业频谱分析
8192	极高	极低	实验室级音频分析

计算公式：

频率分辨率 = 采样率 / fftSize
时间窗口长度 = fftSize / 采样率

获取音频数据

这段代码是音频可视化的核心引擎，负责将复杂的音频信号转换为可供可视化的频谱数据

// 准备数据容器
const bufferLength = analyser.frequencyBinCount; // = fftSize/2
const dataArray = new Uint8Array(bufferLength);

// 获取频率数据
analyser.getByteFrequencyData(dataArray);

frequencyBinCount表示频率分析结果中的数据点数，快速傅里叶变换(FFT)的输出具有对称性，只需一半数据即可完整表示频谱，计算方式fftSize / 2

getByteFrequencyData(dataArray)将当前音频帧的频谱数据填充到提供的数组中，0-255（0=静音，255=最大音量）

OfflineAudioContext

OfflineAudioContext 允许开发者在不播放声音的情况下高效处理音频数据，将浏览器变成了一个强大的离线音频工作站。与传统AudioContext不同，OfflineAudioContext不依赖实时播放，而是通过预先渲染生成精确的音频输出，为专业级音频应用开辟了新可能

这里是对音频可视化的一种优化机制，如果你仅仅是做音频数据的处理，而不涉及其他方面，那么这个API将会很好的提高性能，这里不做深入介绍，感兴趣的读者可以深一步了解

案例

掌握了以上知识后，我们来开始做几个可视化的例子

录音轨道

在音频可视化文章中我们学会了如何录制音视频，那么现在就可以结合音频可视化知识，实时展示录制时的音频反应，类似一个录音程序那样的效果

话不多说还是先通过用户设备授权拿到媒体流：

const mediaStream = navigator.mediaDevices.getUserMedia({
  audio: { deviceId },
  video: false
});

// 创建音频上下文
const audioContext = new AudioContext();
// 创建音频源
const source = audioContext.createMediaStreamSource(mediaStream);

创建分析节点并获取音频数据：

const analyser = audioContext.createAnalyser();
source.connect(analyser);
analyser.fftSize = 1024;
const bufferLength = analyser.frequencyBinCount;
const dataArray = new Uint8Array(bufferLength);

拿到音频数据后，就可以实时渲染音频：

const canvasWidth = canvas.width;
const canvasHeight = canvas.height;
const columns = canvasWidth / analyser.frequencyBinCount;

draw();

function draw() {
  requestAnimationFrame(draw);

  // 获取时域音频数据
  analyser.getByteTimeDomainData(dataArray);

  ctx.clearRect(0, canvasWidth, 0, canvasHeight);
  ctx.beginPath();
  ctx.strokeStyle =  "#fff";
  ctx.fillRect(0, 0, canvasWidth, canvasHeight);
  ctx.lineWidth = 1;

  let x = 0;
  ctx.moveTo(x, canvasHeight / 2);
  for (let i = 0; i < analyser.fftSize; i++) {
    const v = dataArray[i] / 128;
    const y = (v * canvasHeight) / 2;
    if (i === 0) ctx.moveTo(x, y);
    else ctx.lineTo(x, y);
    x += columns;
  }
  ctx.stroke();
}

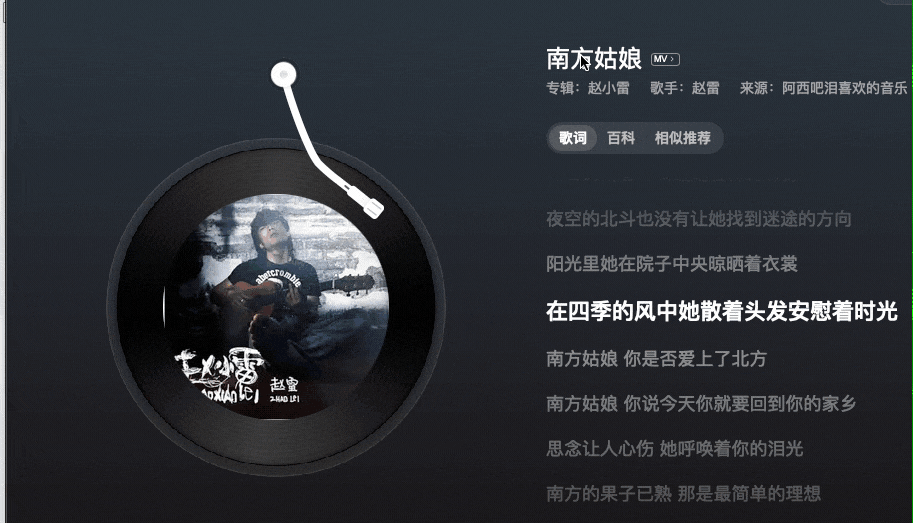

这里通过麦克风录制播放的音乐，通过获取它的时域数据渲染最后的画面

通过上面画面可以看出，时域数据对于普通人来说并不是很好理解它的直观形象，比如一段音乐的高低，对于我们来说可能就想到声音大了、或者小了。那么我们就可以通过getByteFrequencyData获取到比较友好的数据了，来看下一个案例

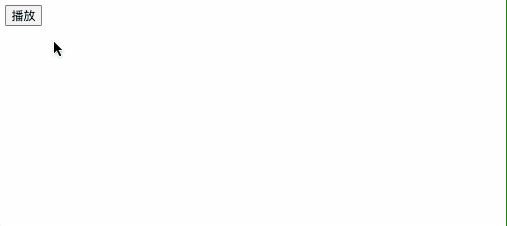

音乐播放器

老规矩可视化我们就需要拿到音频数据，就需要音频源，这里我们直接播放对应的歌曲就可以

const audio = new Audio('/public/my-all.mp3')
audio.play()

const audioContext = new AudioContext()
const source = audioContext.createMediaElementSource(audio)
const analyser = audioContext.createAnalyser()
source.connect(analyser).connect(audioContext.destination)
analyser.fftSize = 4096
const bufferLength = analyser.frequencyBinCount
const dataArray = new Uint8Array(bufferLength)

接着我们就需要改变音频的canvas渲染图像了，这里我们将音频不同的频率画成不同高度的柱状图：

function renderFrame() {
  requestAnimationFrame(renderFrame)

  analyser.getByteFrequencyData(dataArray)

  const width = canvasWidth;
  const height = canvasHeight;

  ctx.clearRect(0, 0, width, height);

  ctx.fillStyle = 'rgba(0, 0, 0, 1)';
  ctx.fillRect(0, 0, width, height);

  // 柱状图个数
  const barCount = 30;
  const barWidth = width / barCount;
  // 间隔宽度
  const barGap = 2;

  for (let i = 0; i < barCount; i++) {
    const barIndex = Math.floor(i * dataArray.length / barCount);
    const amplitude = dataArray[barIndex];
    const barHeight = (amplitude / 255) * height;

    const gradient = ctx.createLinearGradient(0, height - barHeight, 0, height);
    gradient.addColorStop(0, '#00f2fe');
    gradient.addColorStop(1, '#4facfe');

    ctx.fillStyle = gradient;
    ctx.fillRect(i * barWidth + barGap * (i + 1), height - barHeight, barWidth - 2, barHeight);
  }
}
